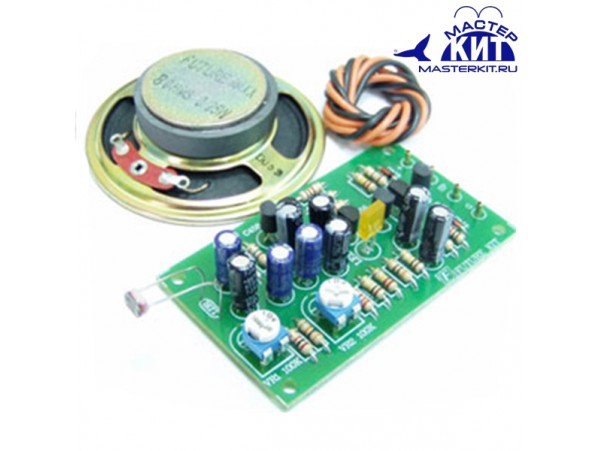

NF254 сигнализатор прихода посетителя МастерКит

С помощью этого устройства можно сигнализировать о приходе посетителя в офис, жилое помещение, склад и т.п.
Датчиком сигнализатора является фотоэлемент, регистрирующий кратковременное изменение освещенности во время прохода человека мимо сигнализатора.
Технические характеристики
Напряжение питания: 4,5 В.
Ток потребления в режиме сигнализации: <20 мА.
Ток потребления в дежурном режиме: <1 мА.
Размеры печатной платы: 67х40 мм.
Описание работы устройства
Датчиком сигнализатора является фоторезистор LDR, меняющий свое сопротивление в зависимости от освещенности. Конденсатор C1 служит для отслеживания только резких изменений освещения. Сигнал через С1 поступает на базу транзистора VT1, который его усиливает. Следующим в цепочке усиления стоит транзистор VT2. На транзисторе VT3 выполнен электронный ключ, нагрузкой которого является светодиод LED1. Когда на базу транзистора VT3 поступает сигнал, светодиод LED1 загорается. Одновременно открывается электронный ключ на транзисторе VT4, нагрузкой которого является специализированная микросхема-синтезатор звука IC1. Работает она таким образом: когда на микросхему IС1 подается питание, то она генерирует короткий звуковой сигнал «динь-дон». Для повторения сигнала достаточно на мгновение отключить питание микросхемы и подать его снова. Это и происходит при каждом проходе посетителя: на мгновение, равное времени засветки светодиода, питание снимается, потом снова подается на микросхему и держится вплоть до следующего срабатывания. Сигнал с микросхемы усиливается транзистором VT5 и подается на динамик SP.

Во время звучания сигнала «дин-дон» конденсатор С4 разряжается через цепочку обратной связи R14-D1. Вследствие этого открывается транзистор VT2 и далее по цепочке закрываются транзисторы VT3 и VT4, на микросхему подается напряжение питания через R13. Время восстановления питания микросхемы можно регулировать подстроечным резистором VR2. Чувствительность датчика регулируется резистором VR1.
