NM9215 Программатор. МастерКит
Модель: NM9215 Программатор. МастерКит
SKU (Артикул): 93942
Тип корпуса:
Бонусные баллы: 1
Наличие: 0
Цена:
Цена договорная
Количество:

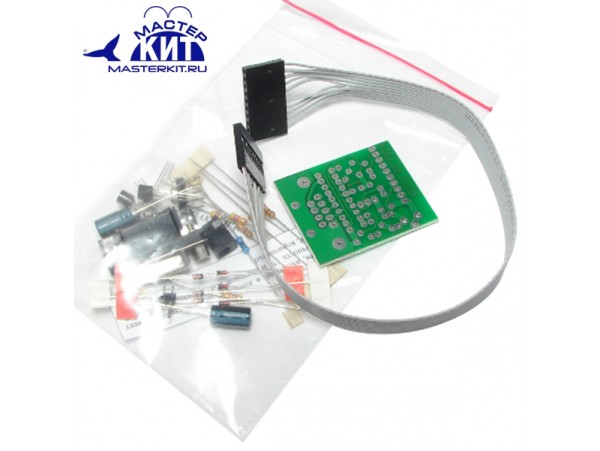

Предлагаемый набор позволит радиолюбителю собрать базовый блок (ББ) универсального программатора. Через ББ осуществляется стыковка COM-порта PC-совместимого компьютера с платами-адаптерами, разработанными под конкретный тип программируемых микросхем (один из наборов NM9216xx).
Технические характеристики:
Напряжение питания (от внешнего источника, через стабилизатор на DA1)
9 - 15 В (типовое 12 В)
Размеры печатной платы
43х35 мм
Типы поддерживаемых микросхем
ATMEL 8051 architecture microcontroller:
AT89S8252, AT89S53 micro
ATMEL AVR 8-bit RISC architecture microcontroller
T90S1200, AT90S2313, AT90S2323, AT90S2333, AT90S2343, AT90S4414, AT90S4433, AT90S4434, AT90S8515, AT90S8534, AT90S8535; ATmega16, ATmega64, ATmega32, ATmega162, ATmega 8169, ATmega8515, ATmega8535; ATtiny12, ATtiny15
Microchip PIC microcontroller:
12C508/509 micro и 12C671/672 micro; 16C84/16F84 micro; 16F873/874/876/877 и 16F84A micro; 16F873A/874A/876A/877A; 16F627/628 micro
EEPROM:
25010, 25020, 25040; MDA2061/MDA2062; NVM3060; SDE2506, SDE2516, SDE2526;
SDA2546, SDA2586, SDA3546, SDA3586;X2444/X2445
Big SPI EEPROM:
25080, 25160, 25320, 25640, 25128, 25256; 25642, 95640
I2C Bus EEPROM:
24C01, 24C02, 24C04, 24C08, 24C16;
24C32, 24C64, 24C65, 24C128, 24C256, 24C512, 24C325, 24C645; AT17C65, AT17C128, AT17C256, AT17C512, T17C010
Microwire EEPROM:
93C06, 93C46, 93C56, 93C57, 93C66, 93C76, 93C86; 93C13 (как 93C06), 93C14 (как 93C46);
Описание работы:
Через разъем ХР1 устройство подключается к COM-порту компьютера.
К разъему ХР2 подключается внешний источник питания. Это бывает необходимым при программировании некоторых типов ИМС, когда тока отдаваемого COM-портом становится недостаточно.
К разъему ХР3 подключается 10-ти контактный шлейф для соединения ББ с платами-адаптерами (один из наборов NM9216).
Съемной перемычкой JMP1 выбирается подключение источника питания к ББ. При положении перемычки 1-2 выбирается внешний источник питания, а при положении 2-3 устройство питается от СОМ-порта компьютера.
Для работы с программатором можно использовать свободно распространяющееся в Интернете программное обеспечение, например PonyProg 2000. Официальный сайт разработчика www.lancos.com. На этом сайте вы найдете всю необходимую информацию и сможете скачать интерфейсную программу.
Конструкция:
Конструктивно ББ выполнен на печатной плате из фольгированного стеклотекстолита с размерами 43х35 мм.
Набор не комплектуется корпусом, и может использоваться без него. Однако при необходимости пользователь может подобрать корпус самостоятельно.
Правильно собранный ББ не требует настройки.
Рекомендации по совместному применению
Универсальный программатор применяется совместно с одной из следующих плат-адаптеров: NM9216.1, NM9216.2, NM9216.3, NM9216.4 и NM9216.5
