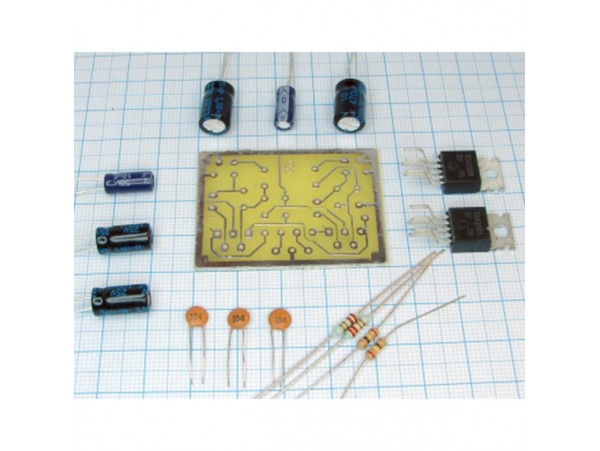

Усилитель 2х5Вт низкой частоты конструктор

Радиоконструктор позволяет собрать стереофонический усилитель низкой частоты на двух м/схемах К174УН14 (аналог TDA2003), предназначенный для применения в высококачественной звуковоспроизводящей аппаратуре.
В микросхему встроены защита выхода от короткого замыкания в нагрузке и теплозащита выходного каскада.
Для работы в режиме максимальной выходной мощности м/схемы необходимо устанавливать на теплоотвод (радиатор) с площадью не менее 50кв.см. на каждую м/схему.
Выходная мощность (макс), Вт — 2x5
Диапазон воспроизводимых частот, Гц — 40—20000
Напряжение питания (однополярное), В — 8—18
Максимальное входное напряжение, мВ — 50
Коэффициент усиления, Дб — 52
Отношение сигнал/шум (Рвых. =4,5 Вт), Дб — 65
Ток потребления при отсутствии сигнала, мА — 30
Оптимальное сопротивление, Ом — 4
