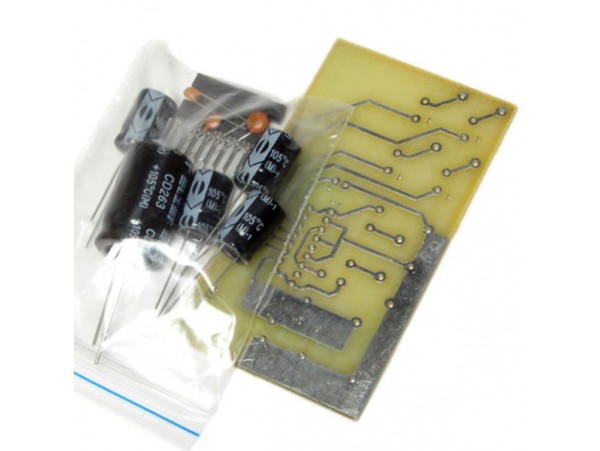

Усилитель 4х11 Вт низкой частоты конструктор

Радиоконструктор позволяет собрать высококачественный четырехканальный усилитель мощности звуковой частоты для аудиокомплексов, автомобильной аудиоаппаратуры, компьютера. Питание усилителя производится от стабилизированного выпрямителя напряжением 10—14 В с потребляемым током (мах) 4 А, а при использовании его в автомобиле — от аккумулятора. Ножка № 14 микросхемы на печатной плате соединена непосредственно с плюсом питания. Если ее разорвать на выключатель, то усилитель можно использовать в дежурном режиме. Потреблением тока при этом 100 Мка. При максимальной мощности он потребляет 3—4 А. Это нужно учитывать при выборе трансформатора и выпрямительных диодов. Соединительные провода с колонками, блоком питания должны быть сечением не менее 0,75 кв. мм. Микросхема устанавливается на теплоот-вод-радиатор площадью не менее 500 кв.см. Все провода входных цепей ( от регуляторов громкости, темброблока) должны быть экранированные Не следует допускать параллельности проводов входных цепей с проводами питания.
Напряжение питания (однополярное), В 10—14
Выходная мощность (мах), Вт 4x11
Сопротивление нагрузки, Ом 2
Диапазон частот, Гц 20—20000
Ток потребления (мах), А 4
