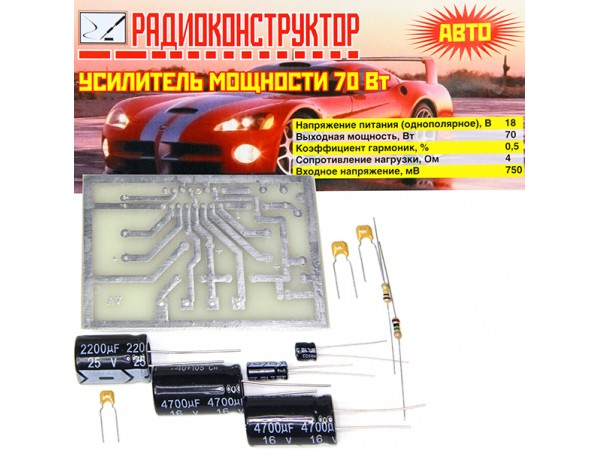

Усилитель авто 70Вт низкой частоты конструктор

Усилитель НЧ выполнен на интегральной микросхеме TDA1562Q, представляющей собой УНЧ класса «Н» (с вольтодобавкой ), который можно применять в автомобильной аппаратуре.
Выключателем S1 можно переводить усилитель в дежурный режим. Особое внимание следует обратить на подключение микросхемы к источнику питания. Микросхему усилителя необходимо установить на теплоотвод площадью не менее 600 кв. см, желательно на теплопроводную пасту типа КТП-8. Для стерео варианта необходимо приобретение двух радиоконструкторов.
Напряжение питания, В (однополярное) 18
Ток в режиме покоя, мА 150
Чувствительность, В 0,7
Выходная мощность, Вт 70
Коэффициент гармоник при Р=50 Вт % 0,5
Диапазон воспроизводимых частот, ГЦ 16- 20000
Входное сопротивление, ком 10
