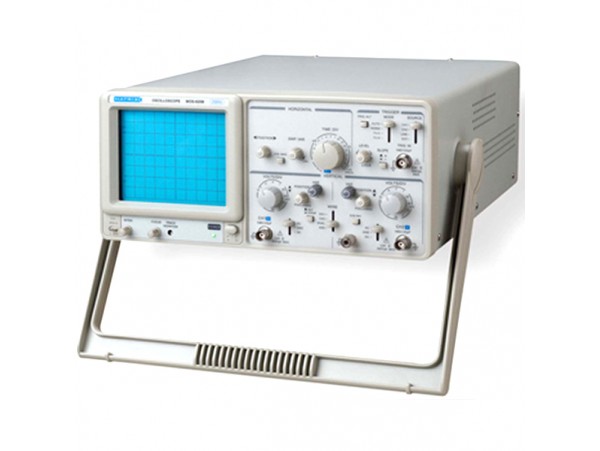

MOS-620B Осциллограф

Осциллограф MOS-620 двухканальный осциллограф с максимальной чувствительностью 1 мВ/ДЕЛ. Минимальная длительность развертки – 0,2 мкс/ДЕЛ. При включении растяжки х10 длительность развертки – 20 нс/ДЕЛ. Осциллограф оснащен электронно-лучевой трубкой с излучающим катодом, 6-дюймовым прямоугольным экраном и внутренней сеткой. Осциллограф прост в управлении и обладает высокой эксплуатационной надежностью.

Особенности осциллографа MOS-620:
- Внесен в Государственный реестр средств измерений, регистрационный № 32049-06.
- Полоса пропускания MOS-620 - 0-20 МГц
- Электронно-лучевая трубка большой яркости имеет внутреннюю сетку и качественную систему фокусировки, высокую яркость свечения при ускоряющем напряжении 2 кВ; обеспечивает четкое, легко читаемое изображение даже при высоких скоростях развертки (ЭЛТ производства корпорации Toshiba ) .
- Функция автоматического выбора уровня запуска ( отключаемая) упрощает управление
- Режим синхронизации ALT ( поочередное переключение каналов синхронно с запуском развертки): наблюдение формы двух сигналов различных частот, устойчивое изображение для каждого канала.
- Режим синхронизации от телевизионного сигнала: схема для синхронизации от кадрового или строчного синхроимпульсов.
- Выход СН1: 50 Ом сигнала канала СН1 на задней панели для подключения частотомера или других приборов.
- Вход Z : возможность наложения на осциллограмму яркостных маркеров времени или частоты осуществляется положительным сигналом ТТЛ уровня.
- Режим X-Y : возможность работы как X-Y осциллограф – канал СН1 обеспечивает горизонтальное отклонение ( ось Х) , а канал СН2 обеспечивает вертикальное отклонение ( ось Y).

Технические характеристики осциллографа MOS-620:
ВЕРТИКАЛЬНОЕ ОТКЛОНЕНИЕ Коэффициенты отклонения 5 мВ-5 В/дел, 10 ступеней из ряда 1-2-5
Погрешность коэффициента отклонения ?3% (x5 MAG: ?5%)
Плавная регулировка коэффициента отклонения до 1/2.5 от от фиксированного значения
Полоса пропускания 0 Гц ? 20 МГц (x5 MAG: 0 Гц ? 7 МГц)
Закрытый вход: нижняя частота 10 Гц (границы определяются по снижению уровня на 3 Дб относительно сигнала 8 ДЕЛ. При 100 кГц)
Время нарастания переходной характеристики около 17,5 нс (x5 MAG около 50 нс)
Импеданс входа около 1 МОм //около 25 пФ
Неравномерность переходной характеристики выброс: <5% (при 10 мВ/ДЕЛ.)
другие искажения или при других коэфф. отклонения: доп. 5% к указанному значению
Балансировка луча по вертикали регулятор на лицевой панели
Нелинейность < ±0,1 ДЕЛ. при амплитуде сигнала в пределах 2 ДЕЛ. от центра экрана
Режимы канала вертикального отклонения CH1: только сигнал канала CH1, CH2: только сигнал канала CH2
DUAL : одновременное отображение каналов CH1 и CH2, режимы ALT или CHOP при любом коэфф. развертки
ADD: CH1+CH2 алгебраическая сумма каналов
Частота переключения в режиме CHOP около 250 кГц
Режимы связи входа AC (закрытый вход), GND (замыкание на землю), DC (открытый вход)
Максимальное входное напряжение 300 В пик. (при частоте не более 1 кГц)
при перекл. пробника 1:1 макс. эфф. отобр. значение 40 В пик-пик (14 В эфф. для синуса)
при перекл. пробника 10:1 макс. эфф. отобр. значение 400 В пик-пик (140 В эфф. для синуса)
Коэффициент ослабления синфазного сигнала не менее 50:1 при синусоидальном сигнале 50 кГц (коэфф. отклонения для каналов CH1 и CH2 одинаковые)
Коэффициент развязки между каналами (при 5 мВ/ДЕЛ) > 1000:1 при 50 кГц
> 30:1 при 20 МГц
Сигнал выхода CH1 не менее 20 мВ/ДЕЛ при нагрузке 50 Ом; частотный диапазон 50 Гц ? не менее 5МГц
Балансировка луча при CH2 INV ? 1 ДЕЛ относительно центра экрана
СИНХРОНИЗАЦИЯ Источники синхронизации CH1, CH2, LINE (сеть), EXT (внешний) (CH1, CH2 могут быть выбраны как источник только при режимах DUAL или ADD)
при режиме ALT (кнопка TRIG.ALT нажата) может быть использован попеременный запуск от обоих источников сигнала CH1 и CH2
Связь по входу закрытый вход: 20 Гц ? верхний предел частотного диапазона
Полярность запускающего сигнала +/-
Чувствительность 20 Гц ? 2 МГц: 0,5 ДЕЛ., TRIG-ALT: 2 ДЕЛ, EXT: 200 мВ
2 ? 20 МГц: 1,5 ДЕЛ.
TRIG-ALT: 3 ДЕЛ, EXT: 800 мВ
TV: синхроимпульс более 1 ДЕЛ. (EXT: 1 В)
Режимы синхронизации (запуск TV-V и TV-H только при синхроимпульсе отрицательной полярности) AUTO: внутренний запуск развертки даже при отсутствии сигн. запуска (для период. сигнала не менее 25 Гц)
NORM: при отсутствии сигнала запуска развертка не запускается
TV-V: запуск по кадровому синхроимпульсу телесигнала
TV-H: запуск по строчному синхроимпульсу телесигнала
Вход EXT сигнала внешней синхронизации Импеданс входа: около 1 МОм //около 25 пФ
Максимальное входное напряжение: 300 В (постоянное + амплитуда переменн. частота ? 1 кГц)
РАЗВЕРТКА Коэффициенты развертки 0,2 мкс ? 0,5 с/ДЕЛ., 20 ступеней из ряда 1-2-5
Погрешность развертки ± 3%
Плавная регулировка коэффициента развертки до 1/2.5 от от фиксированного значения
Растяжка x10MAG в 10 раз
Погрешность коэффициента развертки x10MAG ± 5% (20 нс/ДЕЛ ? 50 нс/ДЕЛ не нормируется)
Нелинейность ± 3%, x10MAG ± 5%, (20 нс/ДЕЛ ? 50 нс/ДЕЛ не нормируется)
Балансировка луча при x10MAG в пределах 2 ДЕЛ относительно центра экрана
РЕЖИМ X-Y Чувствительность как для вертикального отклонения (ось X: канал CH1; ось Y: канал CH2)
Полоса пропускания 0 Гц ? не менее 500 кГц
Разность фаз X-Y ± 3? при частоте 0 Гц ? 50 кГц
ВХОД Z Чувствительность 5 В пик.-пик. (положительный сигнал увеличивает яркость луча)
частотный диапазон 0 Гц ? 2 МГц
Входное сопротивление около 47 кОм
Максимальное входное напряжение 30 В (постоянное + амплитуда переменн. частота ? 1 кГц)
КАЛИБРАТОР НАПРЯЖЕНИЯ Форма сигнала меандр положительной полярности
Частота около 1 кГц
Коэффициент заполнения около 48:52
Выходное напряжение 2 В пик.-пик. ± 2%
Импеданс выхода около 1 кОм
ЭЛТ Тип 6-дюймовый прямоугольный экран с внутренней сеткой
Люминофор P31
Ускоряющее напряжение около 2 кВ
Эффективный размер экрана 8х10 делений (1 деление = 10 мм (0,39 дюйма))
Сетка экрана внутренняя
Корректировка наклона осциллогаммы есть


Требования к сети питания:
Напряжение 220В +-10%
Частота 50Гц или 60 Гц
Потребление: около 40 ВА, не более 35 Вт

Механические характеристики:
Габариты 340х150х455 мм
Масса около 8 кг

Комплект поставки :
Осциллограф 1 шт.
Пробник 2 шт.
Сетевой шнур 1 шт.
Руководство по эксплуатации 1 шт.

Условия по эксплуатации
Внутри помещений
Высота до 2000м над уровнем моря

Температура окружающей среды:
Соответствие заявленным характеристикам: 10- 35 С (50-95 F)
Предельные эксплуатационные : 0-40С (32-104F)
Относительная влажность не более 85%, без конденсации
Категория перенапряжения II
Степень загрязнения среды применения 2.

Условия хранения:
-10-70 С, относительная влажность не более 70 %.
