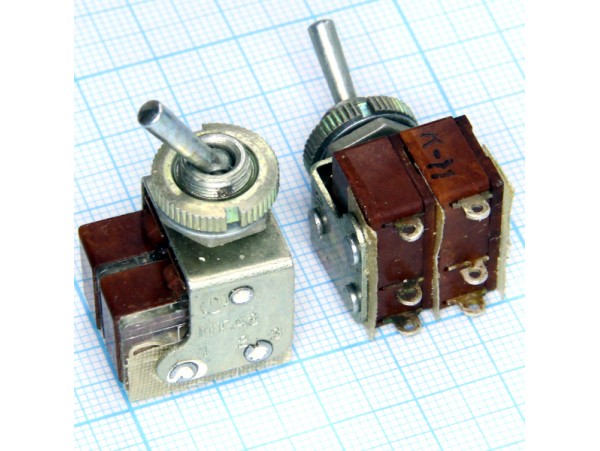

Тумблер МТ3(МТД3) 3А/250В/300Вт

Тумблер МТД3 миниатюрный перекидной двухполюсный переключатель с двухпозиционной фиксацией ручки управления. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В при силе тока до 4 А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Изготавливается на базе микропереключателя типа МП3-1. Тумблеры МТД крепятся в отверстии на панели путём фиксации с помощью резьбового соединения. Подсоединение проводов к хвостовикам контактов методом пайки. Изготавливаются для внутреннего монтажа во всеклиматическом исполнении «В» и для умеренного и холодного климата «УХЛ». Категория качества: «ОТК», «ВП», «ОС».

Технические условия:

 - для тумблеров с приёмкой «1» АГ0.360.207ТУ;

 - для тумблеров с приёмкой «5» ОЮ0.360.016ТУ;

- для тумблеров с приёмкой «9» ОЮ0.360.016ТУ, Минимальная наработка:   - 10000 часов во всех режимах и условиях, допускаемых ТУ. Гарантийная наработка исчисляется в пределах гарантийного срока хранения.


Расшифровка условного обозначения:

МТД3


МТ - микротумблер;


Д - декоративное исполнение;


1 - конструктивное исполнение:


1 - однополюсный,


3 - двухполюсный;


В - всеклиматическое исполнение.
